Передача по оптоволокну HDMI Gefen EXT-HDRS2IR-4K2K-1FO
/
Есть в наличии
шт.
- Обычная доставка
Доставка - 07.12 суббота — - Самовывоз - 07.12 суббота —
- Экспресс доставка
- Доставка - 06.12 пятница —
- Самовывоз - 07.12 суббота —
| Бренд | |
|---|---|
| Производитель | Gefen |
| Характеристики | |
| Передатчик | Входы 1 – HDMI, тип "A" (розетка) 1 – внешний ИК-приемник, разъем mJack 3,5 мм (розетка) Выходы 1 – оптический симплексный, SC 1 – внешний ИК-излучатель, разъем mJack 3,5 мм (розетка) Порты 1 – RS-232, разъем D-sub DB9 (розетка) 1 – USB (сервисный), разъем mini-B (розетка) |
| Приемник | Входы 1 – оптический симплексный, SC 1 – внешний ИК-приемник, разъем mJack 3,5 мм (розетка) Выходы 1 – HDMI, тип "A" (розетка) 1 – внешний ИК-излучатель, разъем mJack 3,5 мм (розетка) Порты 1 – RS-232, разъем D-sub DB9 (вилка) 1 – USB (сервисный), разъем mini-B (розетка) |
| Полоса пропускания | 300 МГц |
| Поддерживаемые разрешения | 4Kx2K (3840x2160 при 60 Гц/4:2:0 или 30 Гц/4:4:4) 1920x1200 (WUXGA) 1080p Full HD |
| Поддерживаемые форматы аудио | LPCM 7.1 Dolby® Digital DTS-HD Master Audio™ |
| Диапазон частот ИК-сигналов | 30-60 кГц |
| Тип внешнего ИК-приемника | EXT-RMT-EXTIRN (в комплекте) |
| Индикация | статус соединения, статус питания |
| Рабочая температура | 0… +40 °C |
| Относительная влажность | от 5% до 90%, без конденсации |
| Питание | 5 В, 2,5 Вт (макс., каждый блок) |
| Габаритные размеры (Ш х В х Г) | 110 x 26 x 86 мм (каждый блок) |
| Масса одного прибора | 0,2 кг |
| Масса в упаковке (брутто) | 1,4 кг |

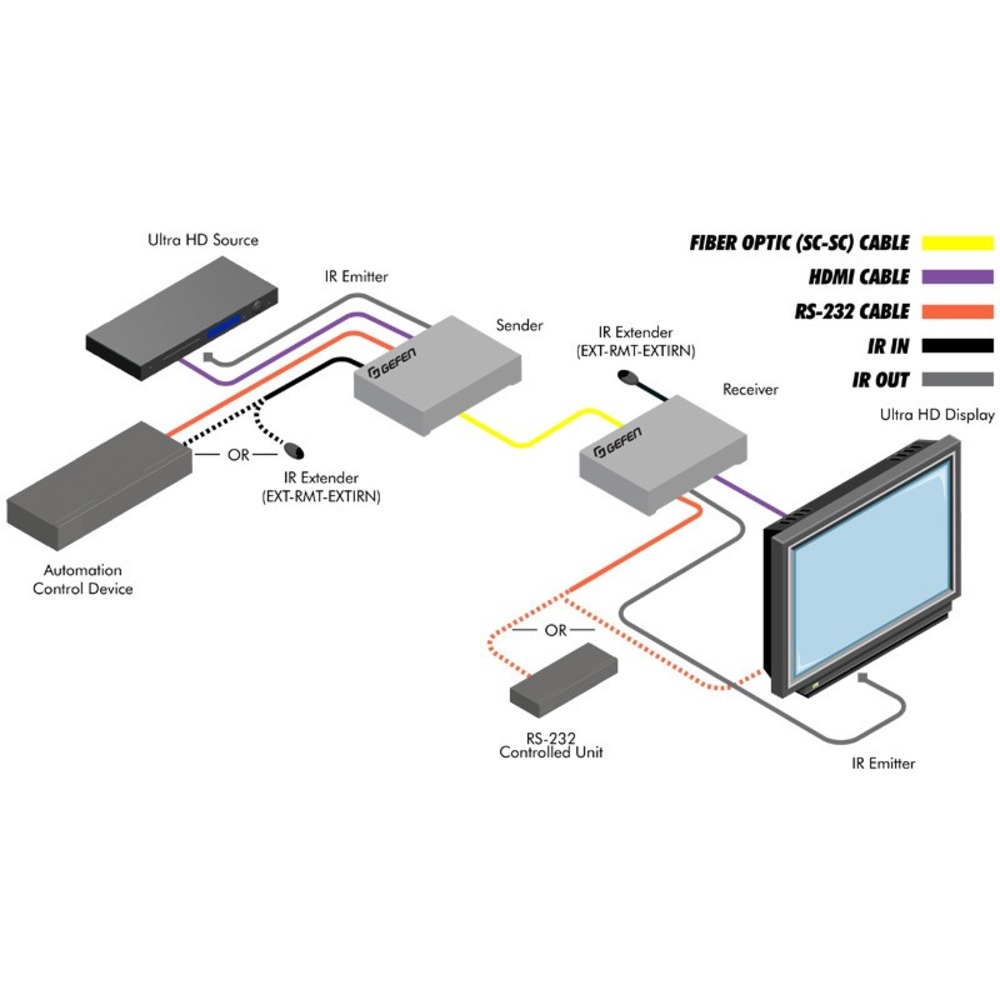

EXT-HDRS2IR-4K2K-1FO – комплект устройств для передачи сигналов HDMI разрешением до 4Kх2K (3840x2160 при 60 Гц/4:2:0 или 30 Гц/4:4:4), сигналов управления RS-232 и двунаправленных ИК по многомодовому оптоволоконному кабелю с разъемами SC. Включает передатчик и приемник, которые обеспечивают передачу HDCP-защищенных сигналов HDMI разрешением до 4K Ultra HD (60 Гц/4:2:0 или 30 Гц/4:4:4) на расстояние до 1000 метров при использовании оптоволокна класса OM3e/OM4 (для кабелей OM3 указанное значение снижается до 150 м, для OM1 – до 50 м). При разрешении 1080p максимальная дистанция приема увеличивается до 2000 метров. Поддерживаются 3D-форматы, сигналы с Deep Color, встроенным многоканальным аудио до 7.1. При первом включении передатчика блок EDID (Extended Display Identification Data) автоматически записывается в память устройства, после чего, в дальнейшем, источник имеет постоянный доступ к сохраненным EDID-данным. Таким образом, функция позволяет мгновенно вывести корректное изображение при включении дисплея, а также будет полезна при совместной работе с коммутаторами.
Основными преимуществами передачи сигнала по волоконно-оптической линии перед аналогичными системами удлинения на основе медных проводников являются полная гальваническая развязка между подключенными к линии устройствами и превосходная устойчивость к электромагнитным помехам. Оба устройства выполнены в металлических корпусах для настенного монтажа, каждому из них требуется отдельный источник питания (в комплекте). Для удобства инсталляции и надежного подключения кабелей питания/интерфейсных HDMI-кабелей предусмотрена винтовая фиксация соответствующих разъемов, что предотвращает их случайное отсоединение.
Основные особенности
- Увеличивает расстояние передачи видеосигналов HDMI, сигналов управления RS-232 и двунаправленных ИК-интерфейса по одноволоконной оптической линии (используется многомодовый кабель, оконцованный разъемами SC)
- Расстояние передачи при разрешении 4K Ultra HD (3840x2160 при 60 Гц/4:2:0 или 30 Гц/4:4:4):
◦ 1000 метров, оптическое волокно класса OM3e/OM4 (50/125 мкм)
◦ 150 метров, оптическое волокно класса OM3 (50/125 мкм)
◦ 50 метров, оптическое волокно класса OM1 (62,5/125 мкм) - Расстояние передачи при разрешении 1080p Full HD (1920x1080, 60 Гц):
◦ 2000 метров, оптическое волокно класса OM3e/OM4 (50/125 мкм)
◦ 300 метров, оптическое волокно класса OM3 (50/125 мкм)
◦ 100 метров, оптическое волокно класса OM1 (62,5/125 мкм) - Поддержка HDMI: HDMI 2.0, HDCP, Deep Color при 12-битном цвете, 3DTV, Lip-Sync, встроенное аудио формата LPCM 7.1, Dolby® TrueHD и DTS-HD Master Audio™
- Автоматическая запись блока EDID-данных в память передатчика для быстрой интеграции источников и дисплеев
- Автокоррекция сигнала на основе данных о типе оптоволоконного кабеля и дальности передачи
- Полнодуплексная связь по интерфейсу RS-232 до 115200 бод
- Обновление микропрограммы через порт USB
- Передача сигнала защищена от электромагнитных помех
- Разъемы источников питания с фиксацией
- Корпуса для настенного монтажа: приборы могут быть закреплены под столешницей, на боковой поверхности шкафа для оборудования и т.п.
Технические характеристики

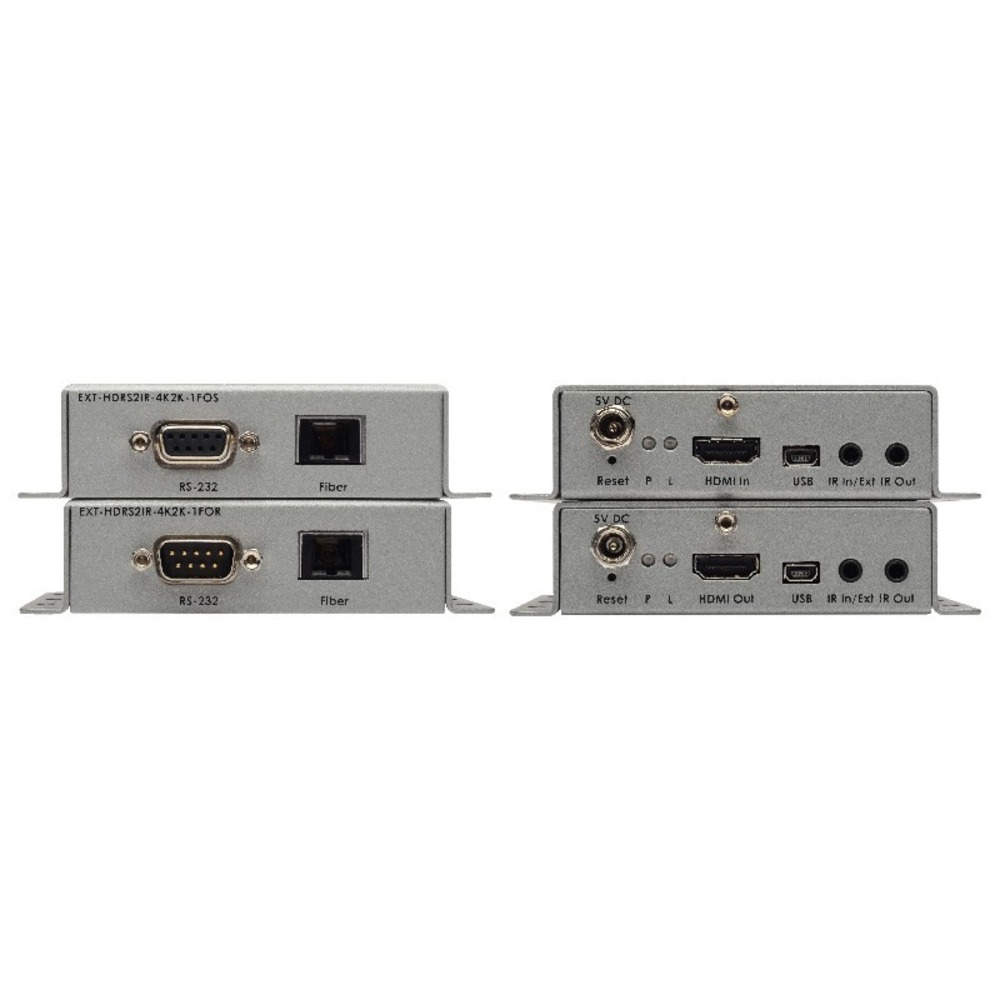

| Передатчик | |
| Входы | 1 – HDMI, тип "A" (розетка) 1 – внешний ИК-приемник, разъем mJack 3,5 мм (розетка) |
| Выходы | 1 – оптический симплексный, SC 1 – внешний ИК-излучатель, разъем mJack 3,5 мм (розетка) |
| Порты | 1 – RS-232, разъем D-sub DB9 (розетка) 1 – USB (сервисный), разъем mini-B (розетка) |
| Приемник | |
| Входы | 1 – оптический симплексный, SC 1 – внешний ИК-приемник, разъем mJack 3,5 мм (розетка) |
| Выходы | 1 – HDMI, тип "A" (розетка) 1 – внешний ИК-излучатель, разъем mJack 3,5 мм (розетка) |
| Порты | 1 – RS-232, разъем D-sub DB9 (вилка) 1 – USB (сервисный), разъем mini-B (розетка) |
| Полоса пропускания | 300 МГц |
| Поддерживаемые разрешения | 4Kx2K (3840x2160 при 60 Гц/4:2:0 или 30 Гц/4:4:4) 1920x1200 (WUXGA) 1080p Full HD |
| Поддерживаемые форматы аудио | LPCM 7.1 Dolby® Digital DTS-HD Master Audio™ |
| Диапазон частот ИК-сигналов | 30-60 кГц |
| Тип внешнего ИК-приемника | EXT-RMT-EXTIRN (в комплекте) |
| Индикация | статус соединения, статус питания |
| Рабочая температура | 0… +40 °C |
| Относительная влажность | от 5% до 90%, без конденсации |
| Питание | =5 В, 2,5 Вт (макс., каждый блок) |
| Габаритные размеры (Ш х В х Г) | 110 x 26 x 86 мм (каждый блок) |
| Масса одного прибора | 0,2 кг |
| Масса в упаковке (брутто) | 1,4 кг |
В комплекте

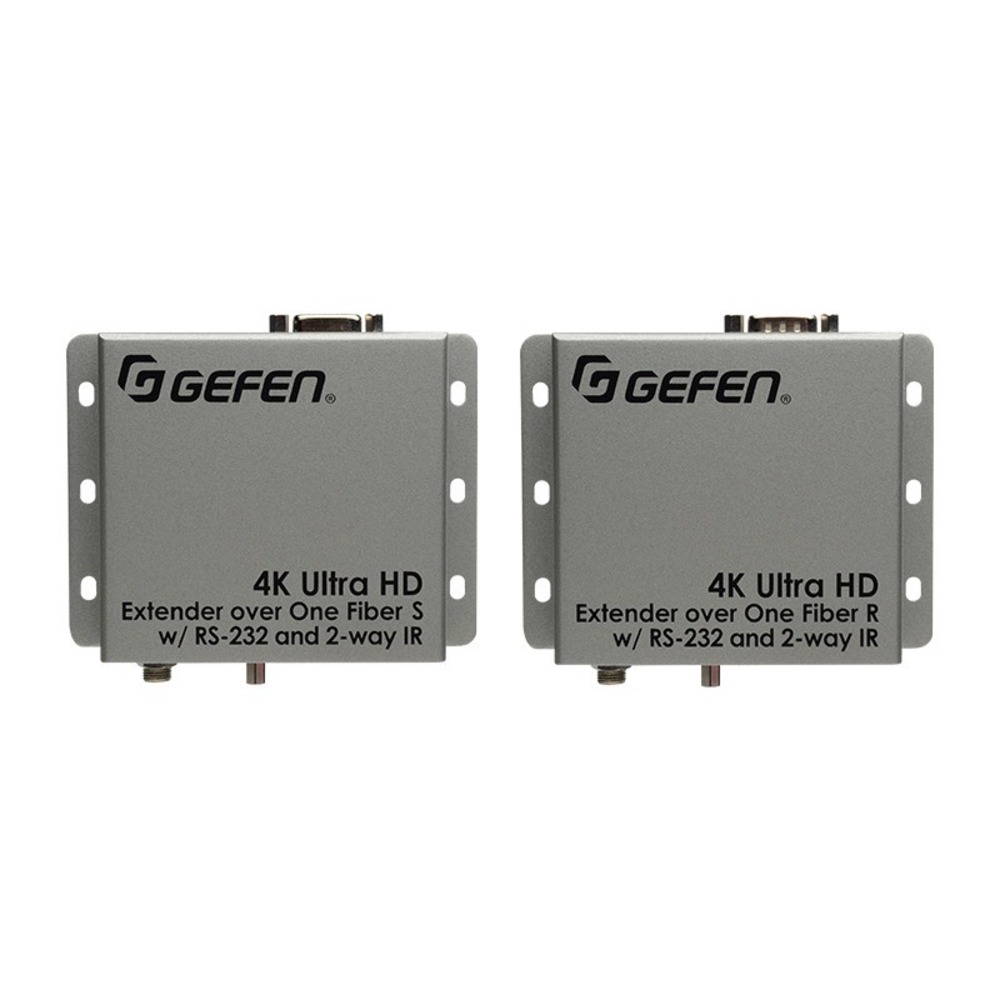

- Передатчик EXT-HDRS2IR-4K2K-1FOS – 1 шт.
- Приемник EXT-HDRS2IR-4K2K-1FOR – 1 шт.
- Кабель HDMI (вилка-вилка), 1,83 м, с винтовой фиксацией (CAB-HD-LCK-06MM) – 1 шт.
- Кабель RS-232 (разъемы D-sub DB9, вилка – розетка) – 1 шт.
- Внешний ИК-излучатель (EXT-IREMIT) – 1 шт.
- Внешний ИК-приемник (EXT-RMT-EXTIRN) – 1 шт.
- Блок питания постоянного тока 5 В (EXT-PS526AIP-LP) – 2 шт.
- Руководство пользователя (QSG-HDRS2IR-4K2K-1FO) – 1 шт.
Сферы применения
- Комплект идеален для маршрутизации сигналов в условиях, когда источник видеосигнала и дисплей удалены друг от друга на большое расстояние и разделены средой с высоким риском возникновения помех
